Inderste kardanled




Gældende for både MK1 og MK2
kardanledkardanled
kardanled
kardanled

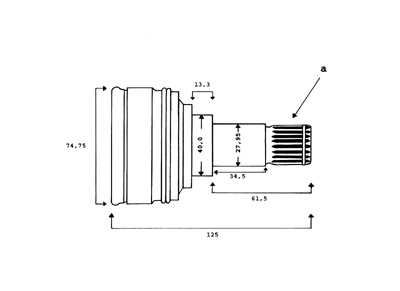

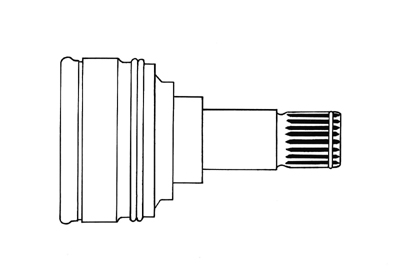

Billederne viser to forskellige udformninger af det inderste kardanled, de kan skiftes indbyrdes.
Der findes 2 forskellige versioner af trækledet, hvor den går ind i gearkassen. De er af forskellige diameter 24,2mm (22 tænder fra 05/76-07/80), og 25,2mm (23 tænder fra 07/80-12/88), a på tegningerne. Ellers er de ens. Forskellen gør at det er umuligt at bytte de forskellige versioner.

Kontrol af kardan ledet.
kardanled


Mellem låseringen der sidder på trækakslen, og kontaktfladen der støder ind på lejet i gearkassen, er der en vandring på 38mm. Når den er trykket sammen 47 mm, og trukket ud 85 mm.





trækaksel
Det kan være vanskeligt at måle. Det nemmeste er at tage trækakslen, og sætter et mærke på den 100 mm fra sporet til låseringen, og ind mod midten. Sammel trækaksel og ledet. Du kan nu måle afstanden ved at lægge 100mm til (147mm-185mm).




Reservedels nummer for kardanled

Ford           77TT3K177EB
Ford           6073690
Mapco       ean 4043605254542
Metelli        16-1007
CIFAM      617-007
IPD            32-2241
VIGTIGT
Der sælges kadanled til Fiesta MK1 og 2, som ikke passer.

Dele som sælges, og som også skulle passe til Ford Escort MK3 og MK4, og Ford Orion MK2 passer ikke til Fiestaen.

De har kun en vandring på 33 mm, og vil trække trækakslen ud af gearkassen når bilen kører. Har ikke fundet en løsning på hvordan de kardanled kan bruges.
